(1）激發光源。激發光源是為了蒸發局部樣品而提供電源。光源操作的定時、光源性能的選擇、光源操作參數，均由測量控制單元所給出的信號來控制。這些信號來自計算機的指令，并通過光譜儀的測量板，由操作者通過軟件程序來設計和完成這些功能。

(2）分光系統。由一個或兩個電極架組成，用于夾持激發樣品。電極架裝在分光儀上。樣品可以是平面的塊樣、棒狀。激發光源連接到電極架上，與電極架裝上電極相連通。當樣品被激發時，光能量通過入射狹縫射到凹面光柵上，光柵將光分解成光譜線

這些光譜線代表樣品中各個元素。各元素光譜線的強度和樣品中元素的含量成正比，每一元素至少有一條光譜線通過出射狹縫，射到光電倍增管的打拿極上。當元素的濃度變化時，光譜線的強度也變化，光電倍增管的輸出電流也隨之變化。

除了元素光譜線之外，用一條光譜線作為基體線（也稱內標線)。內標線的光強值和元素的光強值相比，稱為光強比值。這個光強比值是計算元素含量的變數。通過計算機軟件就可以將這個光強比值計算出對應元素的百分含量。

分光系統裝配在真空光學室內稱真空光電直讀光譜儀。光電倍增管的高壓供電可由計算機軟件控制，也可用手動控制。

(3）測量控制單元（簡稱MC)。測量控制單元具有智能，含有單板計算機和上位計算機進行數據交換，接受上位機的操作指令等等。MC內包括多塊印刷電路板和一個低壓電源組件。輸入電壓可選擇115V和220V交流。

(4)真空系統。光電直讀光諧儀可分為真空型和非真空型兩種結構。真空型光電直讀光譜儀的用途一般而言是為了作鋼鐵爐前快速分析。用這種儀器不僅可以分析鋼鐵中的合金元素，同時可以分析它們中的碳、磷、硫三個元素。由于碳、磷、硫等元素要用200nm以下波段的輻射，不用真空型，則這些元素的光強度將被空氣中的氧氣和水汽吸收。

(5）計算機。所用計算機型號取決于軟件的需要。操作者使用軟件程序來命令計算機進行測量控制的操作，也可用程序來建立被分析元素的校正曲線。

(6）氬氣控制氣氛。采用真空光電直讀光譜儀，使用低壓火花激發光源，它要求電極架燃燒腔內充滿氬氣（純度為99.999%)，使樣品在控制氣氛下激發。如果氬氣純度不高，或壓力不夠，造成低壓火花非控制氣氛下激發，獲得的數據相差大，甚至不能激發樣品，樣品表面激發點呈白色狀態。

(7）狹縫掃描。光譜儀采用一個復雜而又敏感的光學系統。光譜儀環境溫度的變化會使光學系統有微小變化，從而使光譜的中心位置不能完全與出射狹縫的幾何中心位置重合，這種偏離會影響分析結果，每臺真空光電直讀光譜儀都具有狹縫掃描這一功能。

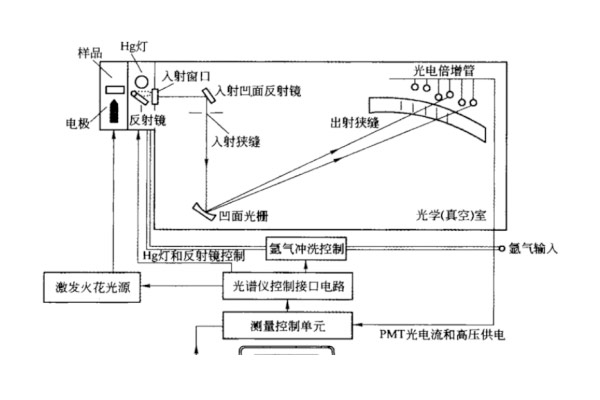

直讀光譜儀的原理組成

后面我們一個一個模塊的理解，我們就能徹底了解這種儀器的原理和理解一些測量過程中會發生的現象。更好地去使用直讀光譜儀。
